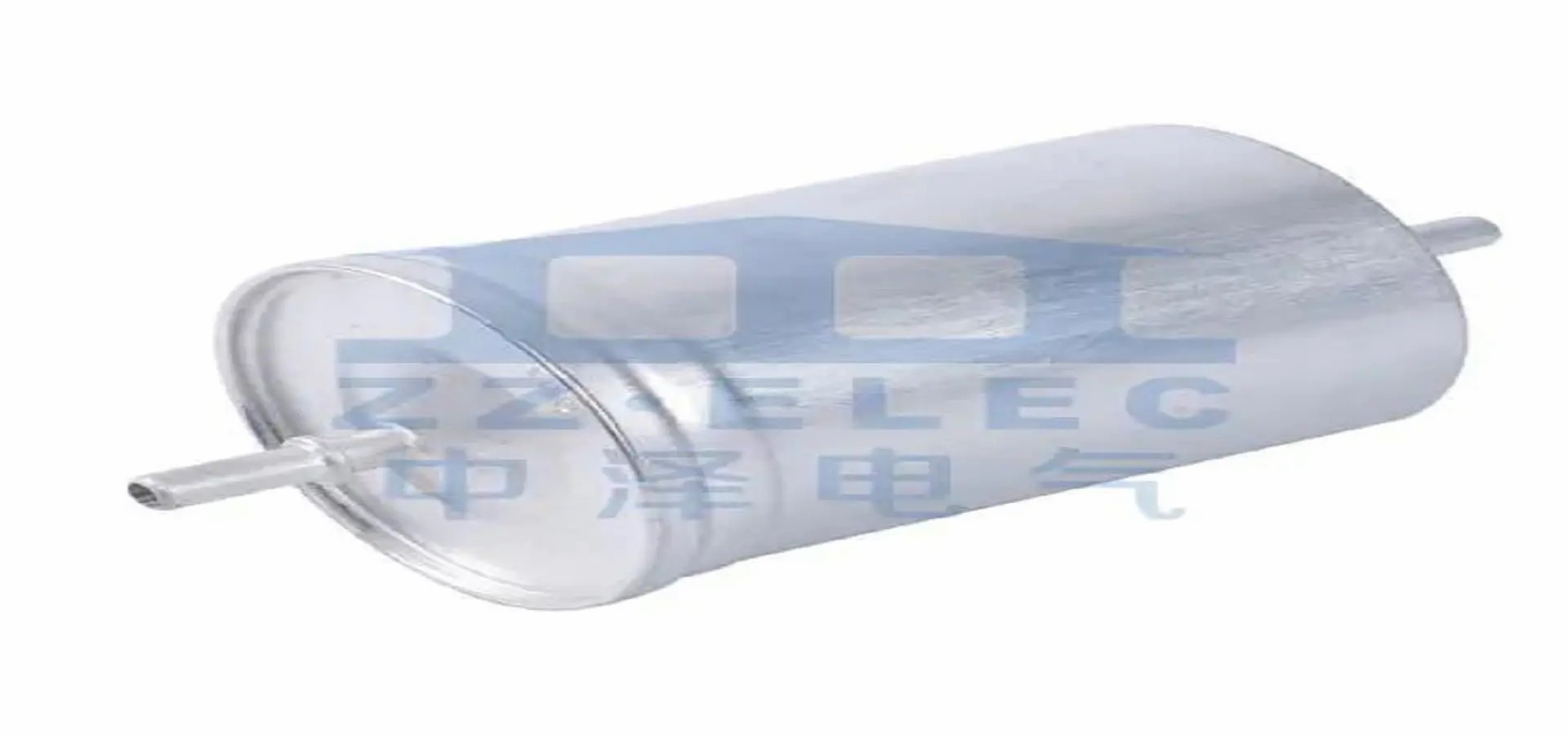

Komponente aluminijskog kondenzatora

A aluminijski elektrolitički kondenzator Jedan je od glavnih industrija kondenzatorske industrije koji se koristi u ogromnim količinama, kako ED uređaja, tako i u SMD oblicima. Oni nude razinu kapaciteta za određeni volumen i obično su jedna od vrsta troškova. Imaju visoki raspon radne temperature i vrlo širok spektar operativne frekvencije i stoga se često primjećuju u aplikacijama kao što su napajanje ili pretvarači snage preklopnog načina rada, jer glatki istosmjerni naponi i smanjuju buku na višim frekvencijama. Obično se nalaze u napajanju od 50/60 Hz u svrhu razdvajanja.

Aluminijski elektrolitički kondenzator sastoji se od anodne aluminijske folije, katodne aluminijske folije i tekućeg elektrolita koji povezuje dva i tvori dielektriku. Upravo ovo svojstvo omogućava veliku vrijednost kapacitivnosti u malom paketu s niskim vrijednostima impedancije u usporedbi s drugim dielektricima poput Mylar ili Mica, pa čak i niže od superkapatora.

Anodna aluminijska folija je urezana, rugana, a zatim se na njemu formira sloj električno izolacijskog aluminij oksida AL2O3 pomoću primijenjene struje. Taj se postupak naziva anodna oksidacija, a to daje aluminijskoj anodi njegovu karakterističnu granuliranu strukturu koja može apsorbirati puno energije. Anoda je zatim spojena na unutarnji krug putem metalnog terminala.

Nakon što je anoda povezana, katodna aluminijska folija je urezana i stvara se i tanki sloj aluminij oksida. Katoda je povezana s prizemnom terminalom i djeluje kao kolekcionar. Elektrolit je ionsko vodljiva tekućina koja povezuje dvije folije i služi kao prava katoda. Također je odgovoran za omogućavanje kondenzatora da se samokoli; Kad lokalna slaba točka dielektrika razvije struju curenja koja teče kroz nju povećava debljinu dielektrika na tom mjestu, poboljšavajući na taj način otpor.

Druga ključna značajka aluminijskog elektrolitičkog kondenzatora je da je to polarizirani uređaj. To znači da se kako bi se sigurno upravljao ispravnom polarnošću istosmjernog napona. Pokušaj rada s izmjeničnim naponom ili pogrešnim polaritetom bit će kratki spoj i uništavanje kondenzatora.

Zbog njihovih performansi i relativno niske cijene aluminijski elektrolitički kondenzatori su glavna za mnoge aplikacije, kao što su opskrba napajanjem i pretvarača snage u preklopljenom načinu, u pretvorbi i skladištu energije DC-u-DC. Popularni su i u automobilskoj elektronici kao kondenzatori razdvajanja unosa i izlaza, u industrijskim kontrolama i u neprekidnom napajanju.

U usporedbi ESR različitih proizvođača aluminijskih elektrolitičkih kondenzatora treba napomenuti da su razlike relativno male. Veća razlika leži u ocjeni kapaciteta i napona pojedinih kondenzatora. Promjena ambalaže (veličine) kondenzatora obično ne mijenja značajno ESR, no ona će utjecati na njegovu struju pukotine i otpornost na toplinu. Ocjena napona kondenzatora određuje koliko snage može podnijeti; Viši naponski ocjene zahtijevaju robusniji i veće veličine paketa.
