Fundamentalna arhitektura superkondenzatorske ćelije

A struktura superkondenzatora je čudo elektrokemijskog inženjerstva, osmišljeno da premosti jaz između tradicionalnih kondenzatora i baterija. U svojoj srži, uređaj pohranjuje energiju kroz dva primarna mehanizma: elektrostatički dvoslojni kapacitet (EDLC) i pseudokapacitivnost. Cijeli sklop izgrađen je oko maksimiziranja površine dostupne za adsorpciju iona uz minimaliziranje unutarnjeg otpora. Ova delikatna ravnoteža postiže se preciznim rasporedom komponente superkondenzatora , a svaki igra ključnu ulogu u performansama, dugovječnosti i sigurnosti. Osnovna ćelija sastoji se od dvije elektrode, separatora i elektrolita, a sve je smješteno unutar robusnog kućišta koje osigurava strukturni integritet i sprječava curenje.

Srce pohrane energije: elektrode i kolektori struje

Elektrode su najkritičnije komponente strukture superkondenzatora , izravno određujući kapacitet i gustoću snage uređaja. Obično se sastoje od aktivnog materijala velike površine, poput aktivnog ugljena, grafena ili ugljikovih nanocijevi, presvučenih na metalni kolektor struje. Sakupljač struje, obično izrađen od aluminijske folije, služi kao vodljivi put za elektrone koji ulaze i izlaze iz aktivnog materijala. Kvaliteta prianjanja između aktivnog materijala i kolektora struje je najvažnija; loše prianjanje dovodi do povećanog unutarnjeg otpora i značajnog smanjenja životnog vijeka uređaja i mogućnosti napajanja.

Obračun aktivnih materijala: Aktivni ugljen protiv naprednih nanomaterijala

Dok je aktivni ugljen i dalje glavni proizvod industrije zbog svog visokog omjera površine i cijene, napredni nanomaterijali dobivaju na snazi u primjenama visokih performansi. Aktivni ugljen nudi površinu od 1000-3000 m²/g, što je izvrsno za EDLC. Međutim, materijali poput grafena mogu ponuditi vrhunsku električnu vodljivost i pristupačnije strukture pora, potencijalno povećavajući gustoću snage. Izbor se često svodi na kompromis između cijene, potrebne izvedbe i potreba specifične aplikacije.

Elektrolit: Ionska autocesta

Elektrolit je medij koji prenosi ione između dviju elektroda tijekom punjenja i pražnjenja. Njegova svojstva - ionska vodljivost, prozor elektrokemijske stabilnosti i raspon radne temperature - temeljna su za nazivni napon superkondenzatora, performanse pri niskim temperaturama i ukupnu učinkovitost. Elektroliti se mogu općenito kategorizirati u vodene (na bazi vode), organske (na bazi otapala) i ionske tekućine. Svaki nudi različitu ravnotežu napona, sigurnosti i cijene, čineći odabir kritičnom odlukom na temelju predviđenog radnog okruženja.

Uloga separatora i kućišta u cjelovitosti uređaja

Dok elektrode i elektroliti upravljaju skladištenjem energije, separator i kućište su neopjevani heroji odgovorni za sigurnost, pouzdanost i mehaničku stabilnost. ove komponente superkondenzatora osigurati da visokoenergetska jezgra radi unutar sigurnih fizičkih i električnih granica. Kvar bilo koje od ovih komponenti može dovesti do katastrofalnog kvara, uključujući kratke spojeve, toplinski odlazak i curenje elektrolita. Stoga njihov odabir materijala i dizajn podliježu rigoroznim inženjerskim standardima.

Separator: Sprječavanje električnih kratkih spojeva

Separator je tanka, porozna membrana postavljena između dvije elektrode. Njegova primarna funkcija je električna izolacija elektroda kako bi se spriječio kratki spoj, dok je dovoljno propusna da omogući slobodan protok iona iz elektrolita. Materijal mora biti kemijski inertan unutar elektrolita i imati dovoljnu mehaničku čvrstoću da izdrži proces sklapanja i radne pritiske. Uobičajeni materijali uključuju polipropilen (PP) i papire na bazi celuloze, svaki odabran zbog svoje specifične ravnoteže poroznosti, ionske otpornosti i kemijske stabilnosti.

Usporedba materijala separatora: PP naspram celuloze

Izbor između separatora od polipropilena i celuloze uključuje ključni kompromis između sigurnosti i učinka. Polipropilen je termoplast koji se topi na određenoj temperaturi, pružajući ugrađeni sigurnosni mehanizam poznat kao značajka "isključivanja" u slučaju pregrijavanja. Celuloza, s druge strane, tipično nudi niži ionski otpor i bolju sposobnost vlaženja s vodenim elektrolitima, što može dovesti do nižeg ESR-a i boljeg učinka energije. Izbor ovisi o prioritetu intrinzične sigurnosti u odnosu na vršnu izlaznu snagu.

Kućište i poklopac: Prva linija obrane

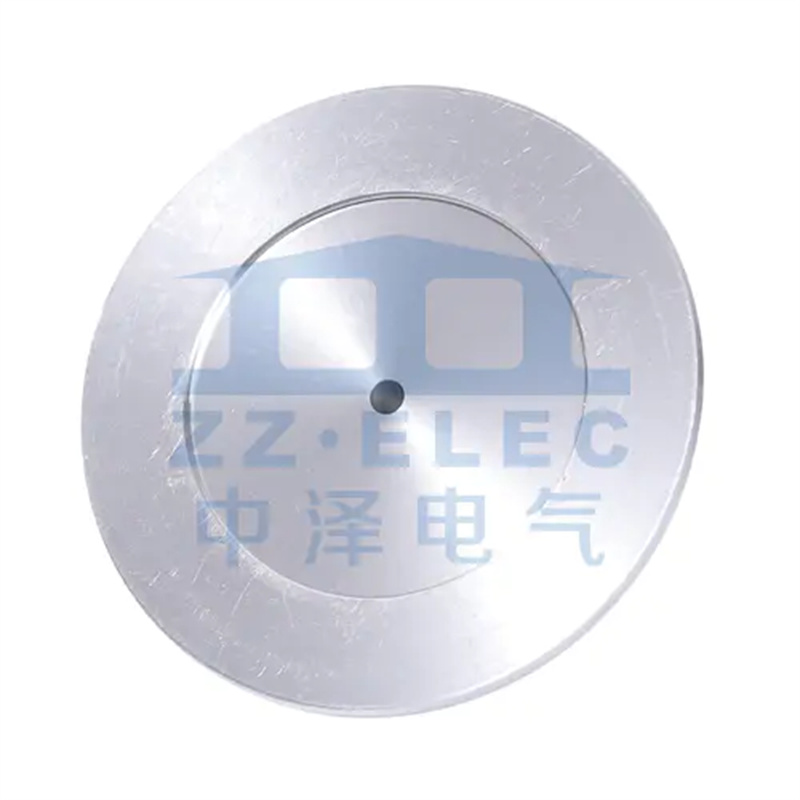

Vanjsko kućište, zajedno s poklopcem terminala, osigurava mehaničku zaštitu i hermetičko brtvljenje potrebno za dugotrajnu pouzdanost superkondenzatora. Materijal kućišta mora biti robustan, električki vodljiv (da djeluje kao terminal) i otporan na koroziju od elektrolita. Aluminij je čest izbor zbog svojih povoljnih svojstava. The neporozna pokrovna ploča kritična je komponenta za održavanje hermetičke nepropusnosti. To sprječava ulazak vlage i kisika u ćeliju, što bi degradiralo elektrolit i aktivne materijale, što dovodi do brzog gubitka performansi i potencijalnog oticanja ili kvara.

Terminali i drugi osnovni hardver

Osim jezgre elektrokemijske ćelije, funkcionalni superkondenzator zahtijeva niz hardverskih komponenti kako bi se olakšala integracija u elektronički krug. To uključuje električne terminale koji osiguravaju spojne točke za punjenje i pražnjenje te razne sigurnosne značajke. Dizajn i kvaliteta ovih komponente strukture superkondenzatora ključni su za osiguravanje niskog otpora veze, pouzdanog rada pod toplinskim ciklusima i usklađenosti sa sigurnosnim standardima.

Dizajn terminala za mali otpor i visoku pouzdanost

Stezaljke su električni most između unutarnjih kolektora struje superkondenzatora i vanjskog kruga. Njihov dizajn je kritičan za minimiziranje ekvivalentnog serijskog otpora (ESR), ključnog parametra koji određuje izlaznu snagu uređaja. Priključci mogu imati različite oblike, uključujući vijčane jezičke, žičane vodove ili jastučiće za površinsku montažu, ovisno o primjeni. Materijal je obično aluminij ili legura bakra, često presvučen niklom ili kositrom kako bi se poboljšala otpornost na koroziju i sposobnost lemljenja. Loša veza na terminalu može poništiti prednosti unutarnjeg dizajna s malim otporom.

Odabir vrste terminala za različite primjene

Odabir tipa terminala diktira proizvodni proces i okolina krajnje uporabe. Na primjer, velike, prizmatične ćelije koje se koriste u automobilima ili sustavima za pohranu energije obično koriste robusne vijčane stezaljke za sigurne veze s visokom strujom. Nasuprot tome, manje, cilindrične ili torbičaste ćelije dizajnirane za potrošačku elektroniku mogu koristiti radijalne izvode ili ravne jezičke za automatiziranu montažu tiskanih ploča (PCB).

Integrirane značajke sigurnosti i nadzora

Moderni superkondenzatori, posebno oni za aplikacije visoke pouzdanosti, često integriraju dodatne sigurnosne i nadzorne značajke izravno u svoju strukturu. Oni mogu uključivati ​​tlačne otvore za ispuštanje plina u slučaju prekomjernog tlaka, temperaturne senzore (PTC ili NTC termistori) za upravljanje toplinom i osigurače za prekostrujnu zaštitu. Ove su komponente bitne za sprječavanje katastrofalnog kvara i osiguravanje rada uređaja unutar specificiranog sigurnog radnog područja (SOA) tijekom cijelog životnog ciklusa.

FAQ

Koja je razlika između strukture superkondenzatora i baterije?

Temeljna razlika leži u mehanizmu skladištenja energije i rezultirajućem struktura superkondenzatora . Baterija pohranjuje energiju u kemijskim vezama kroz Faradaic reakciju koja uključuje skupne materijale elektroda, zahtijevajući deblje, robusnije elektrode. Superkondenzator prvenstveno pohranjuje energiju elektrostatički na površini svojih elektroda. To omogućuje mnogo tanje elektrode i slojevitiju strukturu poput sendviča usmjerenu na maksimiziranje površine, a ne volumena. Posljedično, superkondenzatori imaju jednostavniju strukturu bez složenih faznih promjena u elektrodama, što omogućuje veće brzine punjenja/pražnjenja i duži životni ciklus.

Kako izbor elektrolita utječe na strukturu superkondenzatora?

Izbor elektrolita ima veliki utjecaj na struktura superkondenzatora i dizajn. Vodeni elektroliti (npr. kalijev hidroksid) imaju visoku ionsku vodljivost, ali niskonaponski prozor (~1V), što zahtijeva da se ćelije slože u seriju kako bi se postigao koristan napon. Organski elektroliti (npr. TEABF4 u acetonitrilu) nude prozor višeg napona (~2,7 V), što omogućuje jednostavnije konstrukcije s jednom ćelijom, ali zahtijevaju robusnija, hermetički zatvorena kućišta zbog zapaljivosti i hlapljivosti otapala. Ionske tekućine nude visoki napon i nezapaljivost, ali mogu biti viskoznije, potencijalno utječući na dizajn separatora i pora radi optimiziranja protoka iona.

Zašto je neporozna pokrovna ploča toliko važna za dugovječnost superkondenzatora?

The neporozna pokrovna ploča kritičan je za postizanje hermetičkog zatvaranja, što je najvažnije za dugovječnost i pouzdanost superkondenzatora. Porozni ili slabo zatvoreni poklopci dopuštaju okolnoj vlazi i kisiku da polagano difundiraju u ćeliju tijekom vremena. U sustavima organskih elektrolita, vlaga reagira stvarajući kisele nusproizvode koji nagrizaju unutarnje komponente i razgrađuju elektrolit, što dovodi do povećanog ESR-a i gubitka kapacitivnosti. U vodenim sustavima ulazak kisika može ubrzati koroziju kolektora struje. Neporozni poklopac osigurava hermetičko i vodonepropusno brtvljenje, čuvajući unutarnju kemiju i omogućujući superkondenzatoru da zadovolji svoje specifikacije nazivnog vijeka trajanja.

Mogu li se komponente superkondenzatora reciklirati?

Da, komponente superkondenzatora uglavnom se mogu reciklirati, iako je proces složeniji nego za jednostavne baterije. Aluminijsko kućište i odvodnici struje mogu se lako reciklirati kroz standardne tokove recikliranja metala. Materijal aktivnog ugljika može se obnoviti i potencijalno reaktivirati za upotrebu u primjenama nižeg stupnja. Elektroliti, posebno organski, zahtijevaju posebne kemijske procese obnavljanja. Dok se infrastruktura za recikliranje još uvijek razvija, visoka vrijednost aluminija i poticaj za kružno gospodarstvo u elektronici pokreću napredak u tehnologijama recikliranja superkondenzatora.

Kakvu ulogu ima unutarnji tlak u dizajnu superkondenzatora?

Unutarnji tlak kritično je razmatranje dizajna. Tijekom rada, posebno pri velikim strujama ili povišenim temperaturama, elektrolit može generirati plin, povećavajući unutarnji tlak. The struktura superkondenzatora , posebno kućište i poklopac, moraju biti dizajnirani da izdrže ovaj pritisak bez deformiranja ili curenja. Mnogi dizajni uključuju otvor za odzračivanje tlaka kao sigurnosnu značajku za otpuštanje tlaka ako prijeđe kritični prag, sprječavajući eksplozivno pucanje. Dizajn ovog ventilacijskog otvora je delikatna ravnoteža, jer mora ostati zatvoren pod normalnim radnim tlakom, ali mora biti pouzdano otvoren tijekom stanja kvara.
